Funktioner, arbetsprincip och typer förklaras: Vad gör en kondensor?

A kondensor är en värmeväxlare som tar bort värme från en köldmediegas och omvandlar den tillbaka till flytande tillstånd så att kylcykeln kan fortsätta. Kort sagt: den släpper ut värmen som absorberas i ett kallt utrymme till den yttre miljön. Utan en korrekt fungerande kondensor kan inget kyl- eller luftkonditioneringssystem fungera effektivt – eller alls.

Oavsett om du hanterar en kylanläggning, driver en industriell kylare eller specificerar utrustning för en verkstad med konstant temperatur, kommer förståelse av kondensorns funktion, typer och prestandamått att hjälpa dig att fatta smartare, kostnadseffektiva beslut.

Kondensor Definition: Vad är en kondensor exakt?

En kondensor är en anordning som kyler en het högtrycksköldmedieånga tills den kondenserar till en vätska. Den sitter på "höga sidan" av en kyl- eller luftkonditioneringskrets — efter kompressorn och före expansionsventilen. Fasändringen från gas till vätska frigör latent värme, som kondensorn överför till ett kylmedium (luft eller vatten).

I vardagsspråk blandar folk ibland ihop "kondensor" med "kompressor". Skillnaden är enkel:

• Kompressor – höjer trycket och temperaturen på köldmediegasen.
• Kondensor – avvisar värmen och förvandlar den heta gasen tillbaka till en vätska.

Ordet "kondenserande" beskriver denna fasförändringsprocess. Du kommer också att se det skrivet som kondenseringsenhet när kondensorn är ihopkopplad med en kompressor i en enda förpackad enhet.

Hur fungerar en kondensor? Steg-för-steg

Kondensorns drift följer fyra tydliga steg inom den bredare kylcykeln:

1. Het gas kommer in. Överhettad köldmedieånga från kompressorn (vanligtvis 60–90 °C) strömmar in i kondensorns inlopp.
2. Avsuperhettning. Ångan kyls först till sin mättnadstemperatur (kondenseringstemperatur) när den färdas genom spolen eller rören.
3. Kondensation. Vid mättnadstemperatur avger köldmediet sin latenta värme och ändrar fas från gas till vätska. Det är här ~70–80 % av den totala värmeavstötningen sker.
4. Underkylning. Det nu flytande köldmediet svalnar några grader under mättnad innan det lämnar kondensorn, vilket förbättrar systemets effektivitet och förhindrar flashgas i vätskeledningen.

Kylmediet – luft som blåses av fläktar eller vatten som cirkulerar genom ett torn – absorberar denna värme och för bort den från systemet. Temperaturskillnaden mellan köldmediet och kylmediet (kallas närmar sig temperaturen ) bestämmer direkt hur effektivt kondensorn fungerar; ett mindre tillvägagångssätt innebär högre effektivitet.

Nyckelfunktioner för en kondensor i ett kylsystem

Kondensorn utför flera överlappande funktioner, alla viktiga för systemets tillförlitlighet och energieffektivitet:

Värmeavvisning

Det primära syftet. Kondensorn driver bort värmen som samlas upp från det kylda utrymmet plus värmen som tillförs av kompressorn. För ett 10 kW kylsystem kasserar en kondensor vanligtvis 12–14 kW värme (de extra 2–4 kW kommer från kompressorarbete).

Konvertering av köldmediefas

Genom att omvandla köldmedieånga till vätska gör kondensorn att expansionsventilen och förångaren fungerar. Ingen kondens = inget flytande köldmedium = ingen kyleffekt nedströms.

Tryckreglering på översidan

Kondensorns förmåga att avvisa värme bestämmer kondenseringstrycket. En underdimensionerad eller smutsig kondensor höjer huvudtrycket, vilket tvingar kompressorn att arbeta hårdare – vilket ökar energiförbrukningen med upp till 3–5 % per 1 °C ökning av kondenseringstemperaturen .

Underkylning av det flytande köldmediet

En väldesignad kondensor ger 3–8 °C underkylning, vilket förhindrar ångbubblor i vätskeledningen, ökar kyleffekten och förbättrar COP (Coefficient of Performance).

Skyddar kompressorns livslängd

Genom att hålla utloppstrycket inom designgränserna förhindrar kondensorn överhettning av kompressorn och mekanisk påfrestning - en av de främsta orsakerna till för tidigt kompressorhaveri.

Typr av kondensorer: Luftkyld vs. Vattenkyld vs. Evaporativ

De tre huvudkondensortyperna passar var och en för olika applikationer, klimat och budgetar:

Luftkylda kondensorer

Den mest använda typen globalt. Omgivande luft pressas över flänsförsedda slingor av en eller flera fläktar. Ingen vatteninfrastruktur behövs , vilket gör installationen enkel och underhållskostnaderna låga. Brozercools luftkylda kondensorserie använder högeffektiva kopparrörs-aluminiumslingor med EC-fläktmotorer, vilket uppnår specifika värmeavvisningshastigheter över 1,8 kW/m².

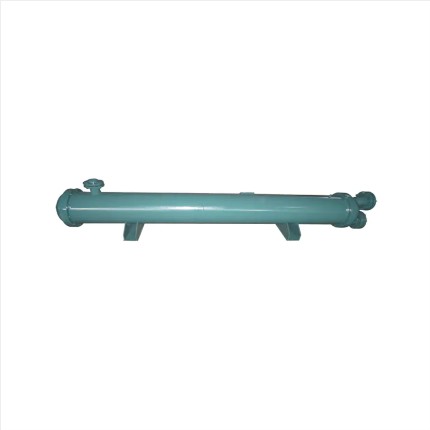

Vattenkylda kondensorer

Skal-och-rör- eller plattvärmeväxlare som använder vatten som kylmedium. De uppnår lägre kondenseringstemperaturer, vilket förbättrar systemets COP med 10–20 % jämfört med luftkyld i samma omgivning – men kräver kyltorn, vattenbehandling och mer komplext underhåll.

Evaporativa kondensorer

Vatten sprutas över spolen medan luft blåses igenom; avdunstning kyler spolen under den omgivande torrtemperaturen. Perfekt där vatten är tillgängligt men inte rikligt och där omgivningstemperaturerna är höga.

Vad är användningen av en kondensor i olika branscher?

Kondensorer dyker upp varhelst värme måste flyttas från en plats till en annan. Här är de vanligaste tillämpningarna i den verkliga världen:

• Kylförråd och fräscha rum – Luftkylda kondenseringsenheter håller temperaturer från 10 °C ner till −30 °C och konserverar kött, produkter, mejeriprodukter och läkemedel.
• Konstant temperatur workshops – Exakt kondenseringskontroll håller processtemperaturer inom ±0,5 °C för elektroniktillverkning och precisionsbearbetning.
• Industriella kylare – Vattenkylda kondensorer i skruv- eller centrifugalkylare tjänar stora VVS-belastningar från 100 kW till flera MW.
• Parallella kylställ – Stormarknader och livsmedelsdistributionscenter använder parallella system med flera kompressorer som delar en enda stor kondensor för att minska topputloppstrycket.
• Icke-standardiserad processkylning – Kemiska anläggningar, bryggerier och datacenter använder kondensorer integrerade i specialanpassade kylar.
• Lågtemperaturskruvenheter – Blastfrystunnlar och frystorkningsutrustning är beroende av högtrycksklassade kondensorer för −40 °C till −60 °C drift.

Faktorer som påverkar kondensorns prestanda

Att förstå vad som försämrar eller förbättrar kondensorns effekt hjälper operatörerna att minska energikostnaderna och förlänga utrustningens livslängd:

Omgivningstemperatur

Varje 1 °C ökning av den omgivande lufttemperaturen höjer kondenseringstemperaturen med cirka 1,2–1,5 °C, vilket ökar kompressoreffekten med 2–3 % . Att placera kondensorer på välventilerade, skuggade platser är avgörande i varma klimat.

Nedsmutsning och smutsuppbyggnad

Damm, fett eller avlagringar på kondensorflänsar eller rör ger termiskt motstånd. Studier visar a 10–20 % minskning av värmeöverföringen från en måttligt smutsig kondensor – vilket direkt leder till högre energikostnader.

Luftflödesbegränsningar

Varm utloppsluft som recirkuleras tillbaka genom kondensorn (kortvarig) höjer den effektiva omgivningstemperaturen med 5–15 °C. Rätt avstånd från väggar och andra enheter är viktigt.

Köldmedieladdning

Både över- och underladdning påverkar kondenseringen. Överladdning översvämmar kondensorn med vätska, vilket minskar den aktiva kondenseringsytan. Underladdning höjer överhettning och urladdningstemperatur för mycket.

Icke-kondenserbara gaser

Luft eller kväve i köldmediekretsen samlas i kondensorn, vilket höjer trycket och minskar värmeöverföringsytan. Regelbunden spolning eller användning av automatiska rensningar rekommenderas för stora system.

Brozercool kondensorprodukter: Engineering för verkliga krav

Som en professionell tillverkare av kylkondensorer designar och producerar Brozercool ett komplett utbud av kondenseringslösningar för kylförvaring, industriella processer och HVAC-applikationer – exporterade till mer än 80 länder och regioner .

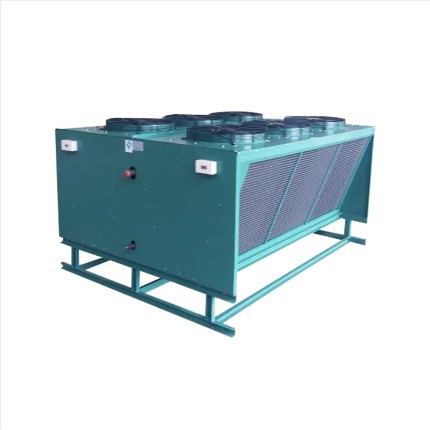

Luftkyld kondensorserie

Designad för utomhusinstallation med konstruktion av kopparrör/aluminiumflänsar, korrosionsbeständigt skåp och EC-fläktalternativ med variabel hastighet. Finns i horisontella eller vertikala utloppskonfigurationer för att passa olika platslayouter.

Vattenkylda kompressionskondenseringsenheter

Kompakta glidmonterade enheter som integrerar kompressor, skal-och-rörkondensor och kontroller. Lämplig för kylrum, processkylning och industriella kylare där vatten finns tillgängligt. COP-värden når 3,8–4,5 under gynnsamma vattentemperaturer.

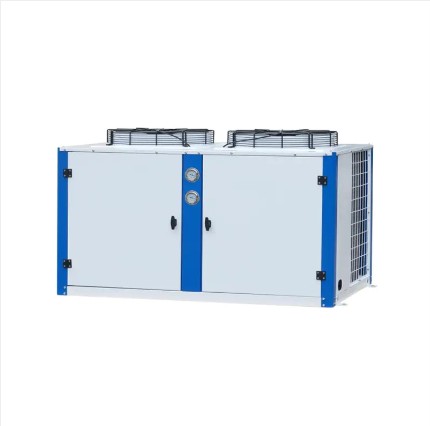

Luftkylda kondenseringsenheter (låda & öppen typ)

Boxkondenseringsenheter erbjuder väderbeständiga höljen för placering på taket eller utomhus; Enheter av öppen typ ger lägre kostnader och enklare servicebarhet på fältet för maskinrumsinstallationer.

Lågtemperaturskruv & parallella enheter

Specialbyggd för blastfrysning och kylförvaring med flera temperaturer. Kondensorkretsarna är klassade för höga utloppstryck och stöder köldmedier inklusive R404A, R449A, R744 (CO₂) och R290 (propan).

Kondensorstorlek: Vad du behöver veta innan du anger

Korrekt kondensordimensionering förhindrar både underdimensionerade enheter (högt tryckhöjd, trippar) och överdimensionerade enheter (onödig kapitalkostnad). Viktiga parametrar att bekräfta innan du väljer en kondensor:

• Total värme av avstötning (THR) = ingående effekt på kompressoraxelns kylkapacitet. Alltid storlek till THR, inte bara kylkapacitet.
• Designa omgivningstemperatur – använd 1 % designtemperatur för torrlampa för din plats (t.ex. 38 °C för Mellanöstern, 35 °C för Sydeuropa).
• Måltemperatur för kondensering – typiskt omgivningstemperatur 10–15 °C för luftkyld; omgivningsvatten 5–8 °C för vattenkylt.
• Typ av köldmedium – kondensorns spole och ventilstorlek varierar avsevärt mellan R134a, R410A, R404A och CO₂.
• Tillgängligt fotavtryck och luftflödesavstånd – minst 1,5–2 m på alla luftintagsytor för luftkylda kondensorer.

Kondensorunderhåll: bästa praxis för att maximera livslängden

Korrekt underhåll håller kondensorerna igång med nominell prestanda och kan minska de årliga energikostnaderna med 5–15 % . Följ detta schema:

• Månatlig: Inspektera och rengör kondensorns spiralflänsar med lågtrycksluft eller spiralrenare; kontrollera fläktbladets skick och remspänning.
• Kvartalsvis: Mät och registrera underkylning och överhettning; verifiera huvudtrycket mot designkurvor; kontrollera om det läcker köldmedium.
• Årligen: Djuptrengöringsspolar; byt ut fläktmotorns lager vid behov; inspektera rörplåtar och fenor för korrosion; verifiera innehållet av icke-kondenserbar gas i vattenkylda system.
• Endast vattenkyld: Behandla kylvatten för att bibehålla pH 7–8,5 och begränsa kalkbildande mineraler; inspektera rörets inre delar för skala eller biofilm vartannat år.

Vanliga frågor om kondensorer

Vad är huvudsyftet med en kondensor?

Huvudsyftet är att avvisa värme från kylsystemet till miljön, samtidigt som högtrycksköldmedieångan omvandlas till en vätska så att cykeln kan upprepas.

Vad händer om kondensorn är för liten?

En underdimensionerad kondensor kan inte avvisa värme tillräckligt snabbt, vilket gör att kondenseringstrycket och temperaturen stiger. Detta ökar kompressorns energiförbrukning, kan utlösa säkerhetsutlösningar vid högt tryck och leder över tiden till kompressorfel.

Hur skiljer sig en kondensor från en förångare?

Förångaren absorberar värme från utrymmet som kyls (köldmediet avdunstar), medan kondensorn avvisar den värmen till utsidan (köldmediet kondenserar). De utför motsatta värmeväxlarroller i kylslingan.

Kan jag använda valfritt köldmedium i min befintliga kondensor?

Nej. Kondensorer är konstruerade för specifika tryckområden och köldmedieegenskaper. Bekräfta alltid kompatibilitet med tillverkaren innan du byter köldmedium - särskilt när du går över från HFC till alternativ med lägre GWP som HFO eller CO₂.

Är "kondensering" detsamma som "kylning"?

Inte precis. Kondensering avser specifikt fasförändringen från gas till vätska vid konstant tryck, vilket frigör latent värme. Kyla är ett bredare begrepp som inkluderar förnuftig värmeavledning (temperaturfall) utan fasförändring. I en kondensor sker både avsuperhettning (kylning) och kondensering sekventiellt.

Hur vet jag om min kondensor behöver rengöras?

Jämför din nuvarande kondenseringstemperatur med designvärdet för samma omgivningstemperatur. Om den faktiska kondenseringstemperaturen är 3 °C eller mer över designkurvan , smutsiga eller blockerade kondensorspolar är en trolig orsak. Visuell inspektion av spolens yta är den enklaste bekräftelsen.

Vilka köldmedier stöder Brozercool-kondensatorer?

Brozercool kondensor- och kondenseringsenheter är kompatibla med ett brett utbud av köldmedier inklusive R22-ersättningsalternativ, R404A, R407C, R410A, R449A, R134a, R290 (propan) och R744 (CO₂) beroende på produktserien. Se produktdatabladet eller kontakta Brozercools tekniska team för att bekräfta rätt matchning för din applikation.
