I industriella kylsystem, förångare (luftkylare) val avgör direkt energiförbrukningsnivån för kylförvaring och kvalitetsstabiliteten hos lagrade varor. DL-typen är lämplig för färskförvaring över 0°C, DD-typen för kylförvaring vid -18°C och DJ-typen för snabbfrysförvaring under -25°C . Kärnskillnaderna mellan de tre modellerna ligger i lamellavstånd, kylkapacitet och avfrostningsmetoder. Felaktigt val leder till frostblockering, stigoche energiförbrukning eller produktförstöring. Urvalet måste heltäckande beakta lagringstemperatur, produktegenskaper och värmebelastning snarare än att enbart förlita sig på erfarenhet.
Klassificering och tillämpliga temperaturområden för luftkylare i D-serien
Luftkylare i D-serien som vanligtvis används i industriell kylförvaring är indelade i tre modeller baserade på tillämplig temperatur, som var och en motsvarar olika kylkrav och lagringstemperaturmiljöer:
- DL-typ högtemperaturförångare : Tillämplig för lagringstemperaturer över 0°C, används främst för färskförvaring av frukt, grönsaker, färska ägg, te och luftkonditioneringssystem för stora verkstäder.
- DD Typ medeltemperaturförångare : Tillämplig för lagringstemperaturer från -1°C till -18°C, lämplig för kylförvaring av kött, fisk, glass och andra frysta livsmedel.
- DJ-typ lågtemperaturförångare : Gäller för lagringstemperaturer under -18°C, används främst för snabbfrysförvaring av färskt kött, fisk, dumplings och andra livsmedel, med lagringstemperaturer vanligtvis under -25°C.
De centrala strukturella skillnaderna mellan de tre modellerna återspeglas i fenmellanrum and luftflödesdesign . Under låga temperaturer kondenserar fukten i luften och frostar på förångarens yta snabbare, så DJ-typen antar större lamellavstånd (vanligtvis 6 mm till 9 mm), medan DL-typen har mindre flänsavstånd (cirka 4 mm till 5 mm) för att maximera värmeväxlingsarean i relativt högtemperaturmiljöer.
Jämförelse av nyckeltekniska parametrar
| Parameter | DL-typ (Högtemp) | DD-typ (medium-temp) | DJ-typ (lågtemp) |
|---|---|---|---|
| Tillämplig lagringstemp | 0°C ~ 10°C | -1°C ~ -18°C | -18°C ~ -35°C |
| Finavstånd | 4,0 ~ 4,5 mm | 4,5 ~ 6,0 mm | 6,0 ~ 9,0 mm |
| Designtemperaturskillnad (DTD) | 8°C ~ 10°C | 7°C ~ 9°C | 5°C ~ 7°C |
| Upptiningsmetod | Naturlig avfrostning eller elektrisk uppvärmning | Elektrisk avfrostning / vattenspray | Elektrisk avfrostning / Hetgasavfrostning |
| Tillämpliga köldmedier | R22 / R404A / R507 | R22 / R404A / R507 | R22 / R404A / R507 / NH₃ |
| Typiska applikationer | Färsk Förvaring, Verkstad AC | Kyllagring, Kylkedja logistik | Snabbfrysförvaring, frysar |
Som framgår av tabellen ovan, när lagringstemperaturen minskar, måste lamellavståndet öka i motsvarande grad för att förhindra frostlager från att blockera luftpassager. Designtemperaturskillnaden (DTD) för lågtemperaturförångare av DJ-typ styrs vanligtvis vid 5°C till 7°C , lägre än 8°C till 10°C av DL-typ, för att bibehålla högre relativ luftfuktighet under snabbfrysningsprocesser och minska förlusten av uttorkning av mat.
Förångarens struktur och arbetsprincip
Kärnkomponentens sammansättning

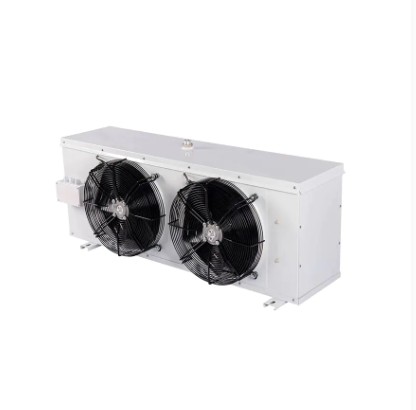

Industriella luftkylare består huvudsakligen av fem komponenter: kylvärmeväxlare, axialfläktar, vätskefördelare, avfrostningsanordningar och avloppskärl . Mättat kylmedium med låg temperatur och lågt tryck kommer in i förångaren genom en termostatisk expansionsventil, förångar och absorberar värme i värmeväxlarrören. Fläkten tvingar luft att strömma över flänsytorna och tar bort värme från kylförrådet för att uppnå kylning.
Faktorer som påverkar värmeväxlingseffektiviteten
Den faktiska kyleffekten av en förångare begränsas av flera faktorer:
- Lufthastighet och volym : Otillräcklig lufthastighet leder till otillräcklig värmeväxling, medan för hög hastighet ökar fläktens energiförbrukning och kan torka ut matytor. I industriella snabbfryslager är lufthastigheten vanligtvis utformad till 3m/s till 5m/s.
- Fin renlighet : Damm- och oljeansamling kan minska värmeöverföringskoefficienten med 15 % till 30 %; regelbunden rengöring är avgörande för att upprätthålla energieffektiviteten.
- Tjocklek på frostlager : När frosttjockleken överstiger 3 mm, ökar luftsidans termiska motstånd avsevärt, vilket potentiellt minskar kylkapaciteten med mer än 20 %; Tidig avfrostning är obligatorisk.
- Vätsketillförsel överhettning : Korrekt överhettning (vanligtvis 3°C till 8°C) förhindrar att kompressorvätskan slocknar samtidigt som den säkerställer ett effektivt utnyttjande av förångarens värmeväxlingsyta.
Urvalsberäkning och värmebelastningsbedömning
Förångare urval kan inte förlita sig enbart på erfarenhet; värmebelastningsberäkningar är obligatoriska. Den totala värmebelastningen för ett kyllager består av följande komponenter:
- Kapslingens värmebelastning : Värme överförs genom väggar, tak och golv, proportionell mot isoleringstjocklek och temperaturskillnad.
- Produktens värmebelastning : Värme som frigörs under produktens kylning eller frysning, vilket kan stå för över 60 % av det totala i snabbfrysförvaring.
- Ventilationsvärmebelastning : Värme som kommer in av extern varmluft när kylförvaringsdörrar öppnas eller under ventilation.
- Motor- och belysningsvärmebelastning : Värme som genereras av fläktmotorer och belysningsarmaturer under drift.
- Personal Drift Värmebelastning : Värme som avges av arbetare under drift inne i lagret.
Urvalet bör innehålla en 10 % till 15 % säkerhetsmarginal baserat på den beräknade totala värmebelastningen för att ta hänsyn till extremt väder eller fluktuationer i produktomsättningen. Dessutom måste den nominella kylkapaciteten för förångaren korrigeras baserat på faktiska driftsförhållanden (lagringstemperatur, förångningstemperatur, kondenseringstemperatur), med hjälp av tillverkarens prestandakurvor som korrigeringsgrund.
Avfrostningsstrategier och energieffektivitetshantering
Jämförelse av vanliga avfrostningsmetoder
| Upptiningsmetod | Princip | Tillämpliga scenarier | Energiegenskaper |
|---|---|---|---|
| Elektrisk avfrostning | Elektriska värmerör värmeflänsar | Liten till medelstor kylförvaring | Högre energiförbrukning, enkel struktur |
| Avfrostning med vattenspray | Vattenspray i omgivningstemperatur | Medel till stort kylförråd | Hög vattenförbrukning, snabb avfrostning |
| Hot Gas Defrost | Kompressor utlopp värme | Stort snabbfrysförråd, ammoniaksystem | Optimal energieffektivitet, komplext system |
Inställningsrekommendationer för avfrostningscykeln
Avfrostningsfrekvensen bör justeras dynamiskt baserat på dörröppningsfrekvens, produktens fukthalt och förångarens frosthastighet. För snabbfrysförvaring under -25°C rekommenderas varmgasavfrostning varje gång 4 till 6 timmar , med varje avfrostningscykel kontrollerad inom 15 till 20 minuter. Frekvent avfrostning orsakar fluktuationer i lagringstemperaturen som påverkar livsmedelskvaliteten; alltför långa intervaller leder till frostuppbyggnad, ökat luftmotstånd och stigande fläktströmförbrukning.
Installation och underhåll
Korrekt installation och regelbundet underhåll är avgörande för långtidseffektiv drift av förångaren:
- Installationsposition : Luftkylare bör installeras högst upp eller högt på kylförrådets sidoväggar, med luftutloppen vända mot dörrens riktning för att skapa jämn luftflödesfördelning och undvika direkt kall luft som blåser på produkterna.
- Nivåkalibrering : Enheten måste installeras horisontellt; lutning kommer att orsaka dålig dränering av avfrostningsvatten, vilket leder till vattenansamling eller översvämning i avloppskärlet.
- Returluftklarering : Åtminstone 300 mm av returluftsutrymme bör upprätthållas mellan förångaren och väggar eller produktstaplar för att säkerställa fri luftcirkulation.
- Regelbunden rengöring : Rengör fenorna varje kvartal med mjuka borstar eller lågtrycksvattenstrålar för att avlägsna damm och olja; inspektera fläktbladen för deformation och motorlager för smörjning.
- Läcksökning och isolering : Genomför årliga lufttäthetskontroller av kylrör; se till att isoleringsskikten på vätsketillförsel och sugledningar förblir intakta för att förhindra kylförlust och kondens.
Framväxande Förångare Tekniktrender
Eftersom kylindustrin kräver högre energieffektivitet och miljöefterlevnad fortsätter förångartekniken att utvecklas:
- Fläktteknik med variabel frekvens : Genom att justera fläkthastigheten för att matcha faktiska värmebelastningar kan energibesparingar på 20 % till 35 % uppnås jämfört med fläktar med fast frekvens, samtidigt som lagringstemperaturfluktuationerna minskas.
- Nano anti-korrosionsbeläggning : Hydrofila eller anti-korrosionsbeläggningar på flänsytor fördröjer korrosion i saltspray och sura miljöer, vilket förlänger utrustningens livslängd med över 30 %.
- CO₂-transkritisk systemkompatibilitet : Eftersom R744 (CO₂) blir mer utbredd i lågtemperaturlogistik, representerar högtrycksresistenta förångare (upp till 120bar) en ny teknisk riktning.
- Intelligent avfrostningskontroll : Utlöser avfrostning baserat på frosttjocklekssensorer eller tryckdifferenssignaler, ersätter traditionell tidsinställd avfrostning, minskar onödiga avfrostningscykler och förbättrar systemets COP.
Dessa tekniker minskar inte bara driftskostnaderna för kyllagring utan svarar också på globala industritrender mot minskning av köldmediets koldioxidutsläpp och förbättring av energieffektiviteten.
